Controlador de temperatura Trilho DIN

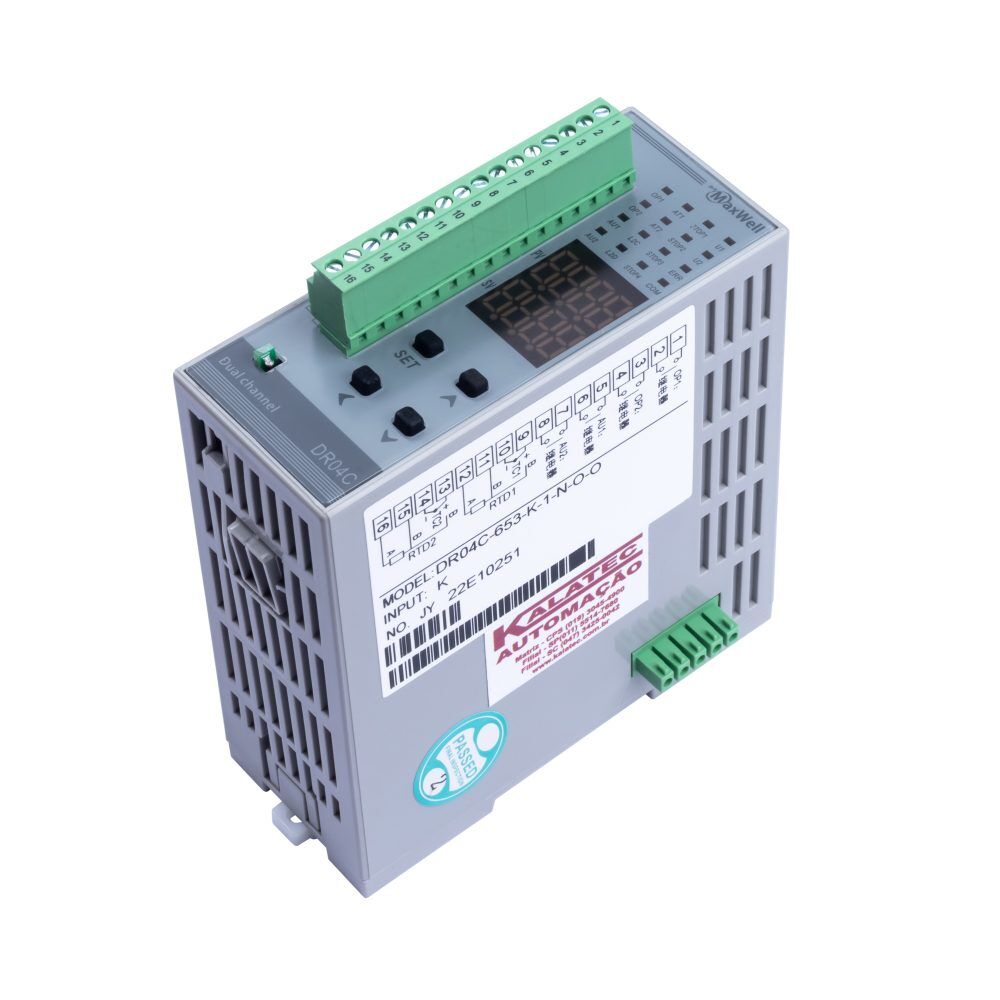

O controlador de temperatura é crucial para monitorar e regular a temperatura eletronicamente. Os tipos termopar e resistor medem a temperatura, transmitindo os dados ao processador eletrônico. O controlador de temperatura DR04C, uma série modular, economiza fiação e conta com módulos paralelos capazes de monitorar muitos pontos de temperatura. Este modelo destaca-se com resposta rápida, ajuste automático preciso dos parâmetros PID, suporte ao protocolo de comunicação Modbus e diversas saídas para assegurar controle estável em diferentes sistemas.
Atendendo padrões internacionais de instalação e certificações CE e UL, o eficiente Controlador de Temperatura DR04C é essencial para o controle PID de temperatura, garantindo estabilidade no intervalo desejado. Seus métodos de saída flexíveis permitem ao usuário planejar os modos de saída de acordo com as necessidades reais. Já a proteção por senha embutida, por sua vez, evita a operação inadequada ou danos causados pela equipe de operação.
Características do Controlador de Temperatura DR04
- Alimentação: 24V;
- Controle de 02 (DR04C) ou 04 (DR04D) zonas de temperatura independente;
- 02 (DR04C) ou 4 (DR04D) saídas por zona de controle;
- Resolução: 16 Bit;
- Indicador Local;
- Led de Indicação de Funcionamento;
- Botões de parametrização local (requer senha para mudança de parâmetros);
- Fixação Trilho DIN;
- 2 grupos de saídas para auto-tuning 2 grupos de parâmetros PID;
- Controle de Termopares e PT100(B, E, J, K, N, R, S, T, U, K, RTD Pt100, JPT100);
- Exibição de temperatura Celsius ou Fahrenheit;
- Precisão 0,3%;
- Controle Aquecimento ou Resfriamento;
- Modo de Controle PID ou manual;
- Interface de comunicação RS-485 integrada (Modbus ASCII, RTU, taxa de transmissão: 2.400 ~ 38.400);
- Extensão até 15 módulos;
- Alarmes.
Tipos de Controladores de Temperatura
Existem diversos tipos de controladores de temperatura, cada um projetado para atender necessidades específicas. Abaixo, destacamos dois modelos:
Modelo | Fixação | Entradas | Saídas | Tipo de Entradas | Zonas de Controle | Código |
DR04C-653-J-1-N-0-0 | Trillho DIN | 2 | 2 saídas réles + 2 alarmes réles | Termopar e PT100 | 2 | 8421 |
DR04C-653-J-3-N-0-0 | Trillho DIN | 2 | 2 saídas SSR + 2 alarmes Reles | Termopar e PT100 | 2 | 8422 /9919 |
DR04D-652-J-2-N | Trillho DIN | 4 | 4 saídas SSR | Termopar e PT100 | 4 | 9920 |
TC-5-S-W-1-G-2 | Painel 48×48(mm) | 1 | 1 Relê SPST ou Trem de Pulso 0-12V + Alarme Rele | Termopar e PT100 | 1 | 9923 |
Todos os controladores de Temperatura asseguram resposta rápida e ajuste preciso dos parâmetros de controle PID, contando com a qualidade e certificações internacionais CE, UL.
Comunicação Modbus RS-485 (permite até 15 controladores simultâneos)
Controlador de Temperatura de Painel TC5
O Controlador de Temperatura de Painel da Série TC oferece uma solução de alto desempenho com excelente custo-benefício. Reduzindo custos e tempo de desenvolvimento, a série aprimora as funções dos sistemas de controle térmico. Com apenas 60 mm de comprimento e uma tela LCD de alta resolução, proporciona aos operadores uma maneira fácil de monitorar as temperaturas em qualquer ambiente. Essenciais para a indústria, os controladores de temperatura de painel otimizam processos, garantindo eficiência e precisão no controle térmico, e possibilitam operações mais suaves e econômicas.
Controlador TCS-5
Benefícios do controlador de temperatura de painel
- Fácil acesso a ajuste de temperatura;
- Fácil Configuração;
- Baixo Custo;
- Resolução: 14 Bits;
- Saídas de alarme (2 Alarmes disponíveis);
- Uso solo ou com comunicação Modbus RS485 com CLP;
- Alimentação AC: 100~240;
- Intervalo de amostragem 100ms;
- Saída Única Selecionável: Relé SPST 250VAC 8A, Trem de Pulso 0-12V 40mA ou Corrente 4-20mA;
- Comunicação Modbus disponível;
- Métodos de Controle: PID ou Manual;
- Tipo de Entrada: Pt100 , jpt100, Cu50, Ni120. Tipo J,K,E,N,J,S,B,U,L,Txk;
- Medida de rasgo do painel: 45x45mm.
TCS-5 | Vista lateral controlador TC5-S |
SSR-RELÉ DE ESTADO SÓLIDO
Modelos Disponíveis dos Relés de Estado Sólido:
Rele Estado Sólido Monofásico MS1DA4810 -10 Amperes (8425) MS1DA4825 -25 Amperes (8426) SSR-25DA – 25Amperes (9921) SSR-40DA – 40A (9922) MS1DA4840 -40 Amperes (8427) MS1DA4860 -60 Amperes (8949) MS1DA48100 -100 Amperes(8950) | Rele Estado Sólido Trifásico MS3DA4825 (25 Amperes) (8428) MS3DA4840 (40 Amperes) (8429)
|
TC – Transformadores de Corrente
O TC (Transformador de Corrente) é um dispositivo utilizado em sistemas de controle para medir e converter a corrente elétrica de um circuito, permitindo que ela seja lida e utilizada por controladores de temperatura, CLPs (Controladores Lógicos Programáveis) e outros dispositivos de automação industrial.
Função do TC em Controladores de Temperatura
Em um controlador de temperatura, o TC é usado para monitorar a corrente elétrica consumida por um aquecedor, resistência ou outro elemento térmico. Isso é essencial para:
- Proteção do Sistema: Detecta sobrecorrentes que podem indicar falhas no aquecimento ou curtos-circuitos.
- Eficiência Energética: Monitora o consumo real de energia do sistema, permitindo ajustes e otimizações.
- Controle Preciso: Ajuda a manter a temperatura estável ajustando a potência de saída conforme necessário.
Como o TC Funciona no Controle de Temperatura
- Medição da Corrente: O TC converte a corrente elétrica do circuito principal em um sinal proporcional menor (geralmente um sinal de 4-20 mA ou 0-10V).
- Envio de Dados ao Controlador: O sinal é enviado ao controlador de temperatura, que pode processar essa informação e atuar sobre relés de estado sólido (SSR), tiristores (SCRs) ou contatores para regular o aquecimento.
- Ação Corretiva: Se o controlador detectar uma corrente anormal (muito alta ou muito baixa), ele pode acionar alarmes ou desligar o sistema para evitar danos.
Principais Aplicações
- Controle de resistência elétrica em fornos e estufas industriais
- Monitoramento de aquecedores em injetoras e extrusoras
- Proteção de circuitos térmicos em processos químicos
- Supervisão de consumo elétrico em equipamentos de climatização
Referência | Descrição | Código Kalatec | Código Maxwell |
0606 | Transformador de corrente 60A (60A/60mA) | 8959 | DL-CT08CL2-1000:1 |
1005 | Transformador de corrente 100A (100A/50mA) | 8960 | DL-CT20CL-2000:1 |
Transformador de corrente 200A (200A/100mA) | DL-CT07CL-2000:1 | ||
Transformador de corrente 400A (400A/100mA) | OPCT 24AL-4000:1 |
Perguntas frequentes
Quando usar o controlador de temperatura?
O controlador de temperatura é essencial sempre que precisar manter ambientes ou processos térmicos dentro de parâmetros específicos. Desde indústrias até ambientes domésticos, ele garante o controle preciso das temperaturas, sendo fundamental em processos que demandam estabilidade térmica.
Como saber qual controlador de temperatura comprar?
A escolha do controlador de temperatura depende das necessidades específicas do seu projeto. Considere fatores como tipo de aplicação, faixa de temperatura e recursos desejados. Os especialistas da Kalatec estão prontos para orientar você na seleção do controlador ideal para suas exigências.
Qual o preço de um controlador de temperatura industrial?
O preço do controlador de temperatura industrial varia conforme as especificações e funcionalidades desejadas. Para obter uma cotação personalizada para seu projeto, entre em contato com nossa equipe. Estamos aqui para oferecer a solução mais adequada às suas necessidades, garantindo eficiência e precisão no controle térmico.
