Servo motores Kalatec
Servo motores são a especialidade da Kalatec Automação, com 35 anos de experiência e mais de 30 mil unidades instaladas no Brasil.
Oferecemos soluções inovadoras e de alta performance em servo motores, garantindo o melhor custo-benefício para sua aplicação. Em parceria com a INVT Electric, trazemos ao mercado brasileiro servo motores com características exclusivas e suporte técnico especializado.
Nossos sistemas proporcionam o controle preciso e a eficiência necessária para otimizar processos industriais e atender às demandas de um mercado cada vez mais competitivo.
Grandes Empresas como Scania, Embraer, Rede Globo e Exercito Brasileiro confiam nos Servos Motores Kalatec.

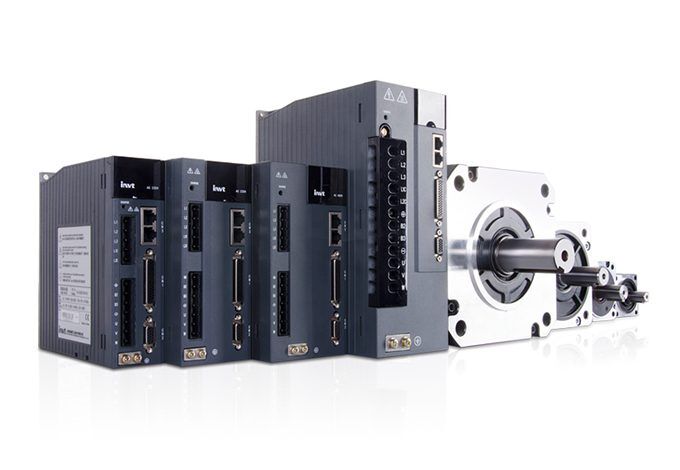

Servo Motores INVT DA180 E DA200
Os Servo Motores INVT DA180 e DA200 representam uma inovação marcante na automação industrial. Desenvolvidos para oferecer desempenho superior, flexibilidade e compatibilidade com diversos sistemas, esses produtos são a escolha ideal para uma ampla variedade de aplicações.
Facilidade de Uso
Compatibilidade Mecânica
Os Servos Motores dispõem de flanges padronizadas conforme as normas JIS (Japanese Industrial Standards), garantindo uma conformidade rigorosa com os padrões internacionais. Essa padronização facilita a integração em sistemas que utilizam servo motores com potências variando de 100 W a 64 kW, mantendo total compatibilidade mecânica.
Flexibilidade de Sinais
Com a capacidade de operar com sinais NPN ou PNP em faixas de 5 a 24 V, esses servo motores possibilitam a manutenção da mesma lógica de I/Os de CLPs transistorizados. Essa flexibilidade os torna compatíveis com frequências de até 200 kHz.
Diversidade de Protocolos de Comunicação
Suportando uma variedade de protocolos – incluindo Modbus, CANOpen, EtherCAT e ProfiNET – Os servo motores Invt-Kalatec garantem uma integração simples e eficiente em diferentes redes industriais, ampliando a flexibilidade e a comunicação dos sistemas.
Recursos exclusivos do Servos Motoes Kalatec-INVT
O Servo Motor INVT se destaca pelo alto desempenho e por funcionalidades exclusivas que aprimoram a eficiência e a precisão das operações.
Confira suas principais características:
- Função STO: Implementa um sistema de parada controlada, contribuindo para a segurança operacional.
- Resposta de Alta Velocidade: Opera com frequência de resposta de até 2 MHz, assegurando um controle dinâmico e preciso.
- Cabos Blindados: Os cabos de encoder e de potência possuem blindagem que minimiza emissões de radiação eletromagnética.
- 128 Posições Programáveis: Permitem o armazenamento de rotinas em memória interna, executáveis a partir das entradas digitais programáveis.
- Encoder Magnético de 17 ou 23 Bits: Proporciona alta resistência em ambientes sujeitos a vibrações ou impactos, garantindo estabilidade e alta precisão.
- Registro de Falhas: Capacidade para registrar até 10 tipos de falhas, facilitando a análise e a manutenção preventiva.
- Controle de Vibração em Baixa Frequência: Contribui para a estabilização do sistema, reduzindo vibrações indesejadas.
- Filtro de Ruído Mecânico: Tecnologia que melhora a estabilização e a performance do servo motor, garantindo operações mais estáveis.
Características do Servo Motor DA200
O Servo Motor Kalatec-INVT apresenta uma série de especificações avançadas que o tornam ideal para aplicações exigentes na automação industrial. Confira suas principais características:
Modos de Controle
- 07 Modos Controle, incluindo posição, torque e velocidade.
- Duas combinações adicionais com chaveamento para maior versatilidade
Frequência de Entrada
- 2 MHz, garantindo alta precisão operacional
Alimentação
- Monofásico/Trifásico, 220Vca (±15%), 47–63Hz: Potência de 0,1 até 1 kW
- Trifásico, 220Vca (±15%), 47–63Hz: Potência de 1,5 até 4,4 kW
- Trifásico, 380Vca (±15%), 47–63Hz: Potência de 1,0 até 64,0 kW
Entradas e Saídas
- 10 Entradas Digitais: Configuráveis para NPN ou PNP
- Entradas Diferenciais: Para sinais de encoder externo ou régua linear, possibilitando o fechamento de malha
- 6 Saídas Digitais: Saídas em configuração NPN
- 3 Entradas Analógicas:
- 2 entradas com resolução de 12 bits
- 1 entrada com resolução de 16 bits (tensão de -10V a +10V)
- Entrada de Sinais de Pulso: Grupo de sinais operando em modo diferencial ou coletor aberto
- Saída de Sinais de Pulso: Grupo de sinais configurados em modo diferencial (A+, A-; B+, B-; Z+, Z-)
Comunicação
- 1 Porta USB (MiniDIN)
- 2 Portas RS485
Proteções e Funções Adicionais
- Proteção contra impactos e homing por torque
- Função de sincronismo de pórtico para eixos paralelos
- Função Came Eletrônico com 3600 pontos, permitindo a programação de movimentos complexos
Tabela Servo Motores INVT
| Modelo | Potência (kW) | Torque Nominal (Pico) Nm | Velocidade Nominal (Máxima) RPM | Drive DA180 | Driver DA200 |
| SV-ML04-0R1 | 0.1 | 0.32 (0.64) | 3.000 (5.000) | DA180-S1R3 | DA200-0R1 |
| SV-TH06-0R2 | 0.2 | 0.64 (1.92) | 3.000 (5.000) | DA180-S1R8 | DA200-0R2 |
| SV-ML06-0R4 | 0.4 | 1.3 (3.9) | 3.000 (5.000) | DA180-S2R8 | DA200-0R4 |
| SV-TH06-0R4 | 0.4 | 1.3 (3.9) | 3.000 (5.000) | DA180-S2R8 | DA200-0R4 |
| SV-ML08-0R7 | 0.75 | 2.4 (7.2) | 3.000 (5.000) | DA180-S4R5 | DA200-0R7 |
| SV-TH08-0R7 | 0.75 | 2.4 (7.2) | 3.000 (5.000) | DA180-S4R5 | DA200-0R7 |
| SV-MM13-1R0 | 1.0 | 4.78 (14.3) | 2.000 (3.000) | DA180-S5R0 | DA200-1R0 |
| SV-MM11-1R2 | 1.2 | 4.0 (12.0) | 3.000 (4.000) | DA180-S5R0 | DA200-1R0 |
| SV-MM13-1R5 | 1.5 | 7.16 (21.4) | 2.000 (3.000) | DA180-S7R6 | DA200-1R5 |
| SV-MM13-2R0 | 2.0 | 9.55 (28.6) | 2.000 (3.000) | DA180-S010N0 | DA200-2R0 |
| SV-MM13-3R0 | 3.0 | 14.3 (42.9) | 2.000 (3.000) | N/D | DA200-3RO |
| SV-MM18-3R0 | 3.0 | 19.0 (47.0) | 1.500 (2.000) | N/D | DA200-3RO |
| SV-MM18-4R4 | 4.4 | 28.0 (68.0) | 1.500 (2.000) | N/D | DA200-4R4 |
| SV-MM18-5R5 | 5.5 | 35.0 (70.0) | 1.500 (2.000) | N/D | DA200-5R5 |
| SV-MM18-7R5 | 7.5 | 48 (96.0) | 1.500 (2.000) | N/D | DA200-7R5 |
| SV-MH20-011 | 11.0 | 70 (175) | 1.500 (1.800) | N/D | DA200-011 |
| IMS20A-20M16D | 16.0 | 77 (231) | 2000 (2.500) | N/D | DA200-015 |
| IMS20A-20M18D | 18.0 | 95 (285) | 1800 (2.000) | N/D | DA200-015 |
| IMS20A-20M25D | 25.0 | 133 (399) | 1800 (2.000) | N/D | DA200-022 |
| IMS20A-26M41D | 41.0 | 195 (585) | 2000 (2500) | N/D | DA200-037 |
| IMS20A-26M48D | 48.0 | 230 (690) | 2000 (2.500) | N/D | DA200-045 |
| IMS20A-26M56D | 56,0 | 270 (810) | 2000 (2500) | N/D | DA200-055 |
| IMS20A-26M64D | 64,00 | 306 (918) | 2000 (2500) | N/D | DA200-055 |
Os benefícios do Servo Motores INVT
Os modelos de Servo Motor INVT oferecidos pela Kalatec Automação trazem uma série de vantagens competitivas para o seu negócio, como o uso de um Encoder Magnético, que proporciona maior resistência e precisão, e a Função STO (Safe Torque Off), que aumenta a segurança do equipamento ao desligar o torque quando necessário.
Além disso, os Servo Motores INVT possuem a Função PR (posições pré-definidas), que possibilita que o motor pare em posições específicas, o Controle de Vibração em Baixa Frequência, para minimizar a vibração durante a operação, e o Sincronismo de Pórtico, que é útil para aplicações que desativa movimentos coordenados.
Outro recurso importante do Servo Motor INVT é a Função Home, disponível nos modelos Servo Motor DA180 e Servo Motor DA200. Esta função garante que o motor retorne a uma posição inicial ou “home”, o que pode ser crucial em diversas aplicações.
É importante ressaltar que a tecnologia INVT é reconhecida por seu alto desempenho, confiabilidade, qualidade e custo-benefício superior, sendo a escolha ideal para quem busca otimizar a performance de equipamentos na indústria.
Tipos de Servo Motores INVT
Os Servos Motores INVT são conhecidos por seu alto desempenho e versatilidade, sendo ideais para uma ampla gama de aplicações industriais. Eles estão disponíveis em diferentes tipos, cada um com suas próprias características e vantagens.
Os modelos básicos dos novos servos motores INVT, DA180 e DA200, trazem uma série de recursos que otimizam a instalação e o uso do equipamento. Entre eles, destacam-se o autotuning ultrarrápido, que facilita a configuração do motor, e os cabos blindados, que minimizam as interferências elétricas, garantindo uma operação mais estável e confiável.
Além disso, esses modelos utilizam um encoder magnético, que é mais resistente do que os ópticos, proporcionando maior durabilidade e precisão. A resolução mínima de 17 Bits e o encoder absoluto garantem uma precisão excepcional, mesmo em casos de queda de energia.
Os Servos Drivers da INVT também oferecem um pacote abrangente de opções de protocolos de redes industriais permitindo uma integração fácil e eficiente com outros sistemas.
Opcionais de motores INVT
Os Drivers INVT dos modelos de Servo Motor podem ser fornecidos com protocolos de comunicações CANOpen, Ethercat ou ProfiNet. Consulte nossos vendedores no final da página para saber mais detalhes!
Como os servo motores são aplicados na indústria?
Os servos motores são componentes essenciais em uma ampla gama de aplicações industriais, onde precisão, eficiência e controle de velocidade são necessários. Esses motores são comumente usados
O Servo Motor INVT, em particular, é uma opção popular devido à sua alta performance, flexibilidade e funcionalidades exclusivas. Seja para controlar o braço de um robô industrial, para mover uma esteira ou para controlar a operação de uma máquina CNC, o Servo Motor INVT pode ser a escolha ideal.
Convidamos você a conferir alguns exemplos de aplicação do Servo Motor INVT no vídeo abaixo e entender melhor como ele pode ser utilizado na prática:
Como comprar Servo Motores INVT?
“Os Servo Motores INVT são essenciais para a automação industrial, proporcionando controle preciso e repetibilidade.”
De acordo com o Engenheiro Sérgio Lacerda, os Servo Motores INVT são fundamentais na automação industrial, oferecendo controle preciso e alta repetibilidade.
Já o Servo Driver assegura uma operação eficiente das máquinas, permitindo a troca instantânea de dados sobre posição e velocidade.
Com uso crescente na indústria, os servomotores aceleram a implementação de projetos e aumentam significativamente a eficiência operacional.
Para escolher o modelo ideal, nossa equipe de especialistas da Kalatec está à disposição para orientá-lo. Preencha suas informações abaixo e solicite um aconselhamento dos nossos especialistas para contratar o melhor motor para sua necessidade de aplicação!
