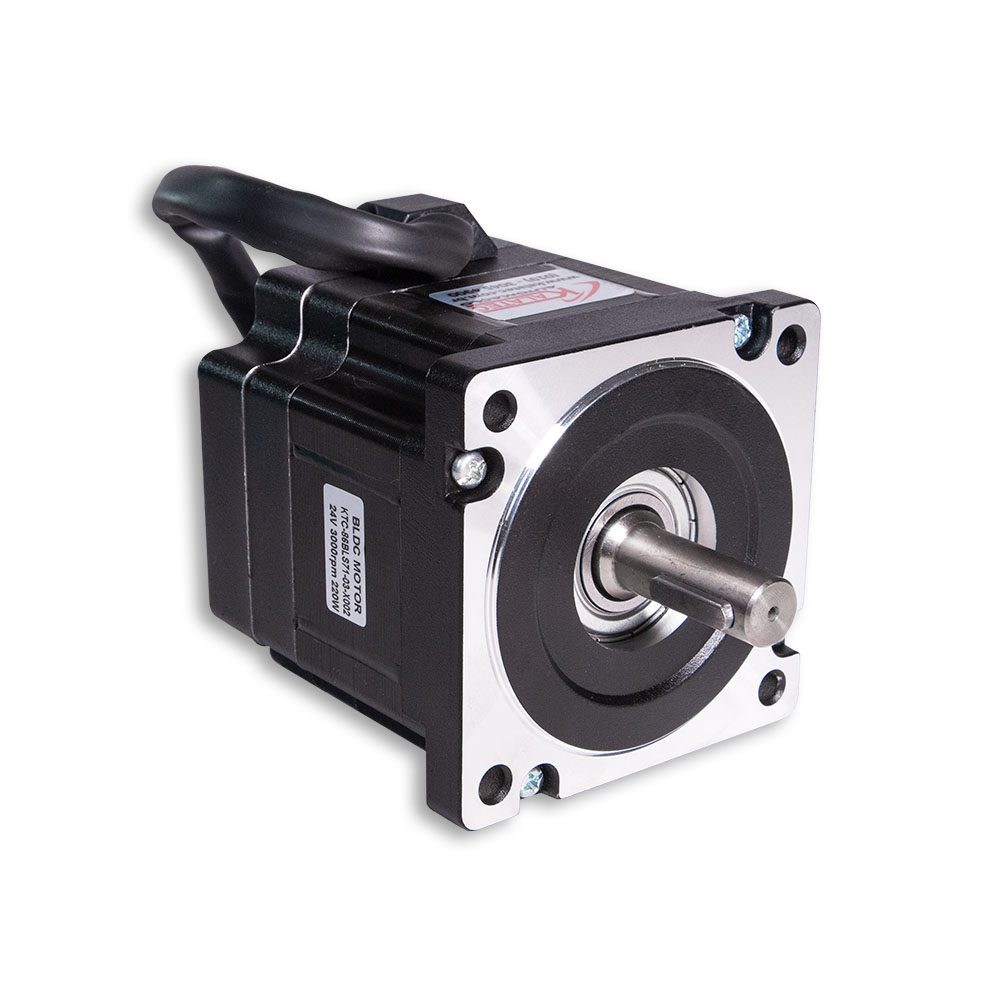

Motor Brushless 220w
Os Motores brushless KTC-bls71-03-são motores síncronos e sem escovas alimentado por um Driver DC com fonte de 24V ou maior tensão.
As vantagens desse motor vão além da confiabilidade mais elevada, o ruído é reduzido, não existe ionização do comutador e menor interferência eletromagnética (EMI).
Os motores BLDC são considerados mais eficientes do que os motores de corrente contínua. Isso significa que para a mesma potência de entrada, os motores Brushless converterão mais energia elétrica em energia mecânica do que um motor DC escovado.
Recursos e Detalhes do BLDC 220w
- Motor: KTC-86BL71-03-x002 (7156)
- Driver: KTC-BLD300-J (6682)
- Motor BLDC Flange Nema 34
- Alimentação: 24VDC
- Controle do Driver BLDC 0-5V ( Remoto ou Potenciômetro interno)
- Driver opera Modo Malha Aberta / Malha Fechada
- Sensor Hall UVW +5V Honeywell
- Motor de 3 fases com 08 pólos
- Torque Médio: 0,7Nm
- Rotação Nominal: 3000 RPM
- Potência real: 220 Watts
- Corrente Nominal sem carga: 1,6 Amperes
- Força eletromotriz (EMF): 6,9 V/Krpm
- Inércia: 1600 g.cm2
- Comprimento (Cota L) : 84,5mm
- Eixo: 12,7mm
- Peso: 2,3Kg
- Grau de Proteção: IP30
- Temperatura Ambiente: -15 a +50 Graus Celsius
- Indicação Redutores Planetário : WPF080-L1-ST34
Driver KTC-BLD 300W
- Driver: KTC-BLD300-J (6682)
- Potência Driver: 120W ~300W (ajustável)
- Alimentação: 24~48 VDC ( recomendado 24VDC)
- Corrente de Pico: 22A
- Tipos de Controle: Potenciômetro Interno , Potenciômetro Externo ou PWM
- Controle Analógico: 0-5V ou 0-10V- Usar Potenciômetro externo 10K? ( Multi Voltas )
- Malha fechada para controle de velocidade
- Controle PWM: Sinal TTL – Nível 5V ( 5mA) – PNP – Amplitude do Pulso: 50%
- Taxa de Pulso: 0-3KHz
- Controle de rampas: 0.3~15s
- Saída de Alarme: Saída PNP
- Saída Tach: Sinal PWM PNP 5V
Curva de Performance do Motor:
Gráfico: Curva-performance-torque-motor-bldc-220w-kalatec
Fale com nossos especialistas e saiba mais sobre Motores Brushless
Um Motor Brushless de qualidade deve ser capaz de converter a energia elétrica DC em movimentos rotativos com alta eficiência. Os motores BLDC são projetadas para eliminar as escovas e minimizar ruídos eletromagnéticos. Certificações como CE e ROhs são um diferenciais, pois atestam que o mesma passou por rigorosos testes conforme normas internacionais e isso garantirá a qualidade do seu projeto. Para saber mais sobre motores BLDC entre em contato com um dos nossos especialistas. Indicaremos o motor mais adequada ao seu projeto.
