Motor de Passo HT23-401
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.
Aplicações:

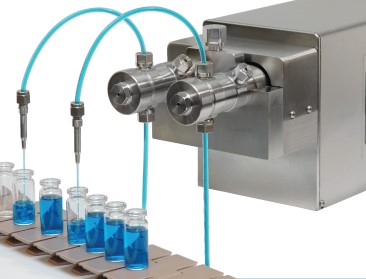

Motores de passo HT23-401 se destaca entre as opções de Motores de Passo Nema 23 com o modelo de melhor performance em velocidade. O modelo HT23-401 são largamente utilizados nas mais diversas aplicações, como robôs didáticos, dosadoras, bombas peristálticas, máquinas de homo-diálise, vending machine, máquinas CNC de pequeno porte, máquinas router entre tantas outras.
Motor de Passo ht23-401
- Motor de Passo Nema: 23
- Flange: 56mm
- Comprimento da carcaça: 75,5mm
- Passo em Angulo: 1,80
- Resolução: 200PPR
- Torque Estático Bipolar: 1,9Nm (19 Kg.cm)
- Quantidade de Fios: 08
- Ligações possíveis: Unipolar e Bipolar Serie e Bipolar Paralelo
- Corrente Unipolar: 3,0A/fase
- Corrente Bipolar Série: 2,1A/fase
- Corrente Bipolar Paralelo: 4,2A/fase
- Temperatura de Operação: -20 a +50 oC
- Classe de isolamento: Classe B (130 oC)
- Diâmetro do eixo: 6,35 mm (1/4?)
- Capacidade Carga Axial: 15N
- Capacidade Carga Radial: 75N (na distância de 20mm da flange)
- Inércia: 480 g.cm2
- Peso do Motor: 1Kg
- Certificação: CE e ROhs
- Qualidade: ISO9001: 2008
Saiba mais sobre o seu Motor de Passo
Mundo moderno, alta tecnologia, aparelhagens possantes e com exigências cada vez mais específicas. Dentre elas está a precisão de movimento. E a tecnologia tem criado e desenvolvido aparelhos com esta finalidade. No cotidiano muitas vezes usamos equipamentos que possuem este tipo de motor e nem percebemos a sua utilidade e a carência das ações executadas por meio deles, caso não existissem. Por isso, conhecê-lo abre possibilidades de escolha de seu uso posteriormente.
O motor de passo é o motor elétrico usado quando algo tem que ser posicionado com exatidão ou rotacionado, isto é, girado em um ângulo exato. Para que isto aconteça, tem campos eletromagnéticos que são ativados e desativados eletronicamente.
O seu ponto forte não é sua força nem sua capacidade de atingir altas velocidades e sim o controle dos movimentos de forma precisa. São utilizados em scanners, impressoras, robôs, câmeras de vídeo, motores de automóveis, injeção eletrônica de automóveis e em outros objetos que exijam a precisão mencionadas.
Só por este número de exemplos fica claro que são mais utilizados do que imaginamos.
Diferenciais do motor de passo
Com controle computadorizado, o motor de passo é uma das formas mais versáteis de sistema de posicionamento.
São classificados no torque que produzem, sendo de três tipos:
- de relutância variável – o mais simples deles; possui estator com quatro polos usinados com ranhuras e rotor dentado determinando o número de passos do motor;
- de ímã permanente – o rotor é construído com ímãs permanentes, o que faz com que ele mantenha a última posição atingida, mesmo não estando energizado;

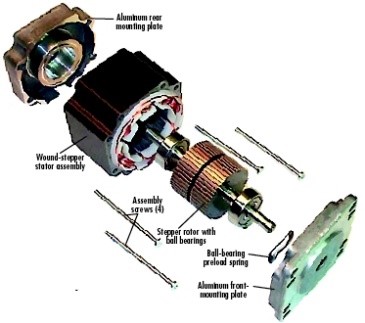

- os híbridos – são os mais utilizados na indústria; são constituídos de rotor, estator, rolamentos e carcaça. Podem ser de duas fases (o mais comum), mas também existem os de três e cinco fases – este último o mais raro.
Quanto à forma de operação:
- unipolar – motor que tem dois enrolamentos por fase para cada sentido da corrente;
- bipolar – tem um único enrolamento por fase (a corrente precisa ser invertida);
- ponte H – possui um circuito eletrônico que permite que o motor rode tanto para um sentido quanto para outro.
O motor de passo possui ainda as seguintes características:
- inexistência de escovas;
- independência de carga;
- posicionamento em malha aberta;
- torque estacionário;
- excelentes respostas a partida, parada e reversão de movimento.
Fale com os nossos especialistas e saiba mais sobre motor de passo
Não há dúvida do quanto o motor de passo é atraente para a sua destinação, diante da gama de benefícios que apresenta. De acordo com os informes, é um motor destinado a aparelhos de alta tecnologia e com a utilização condicionada à exatidão de cálculos, assim como tem indicação certa para determinado tipo de função. Fale com um de nossos especialistas neste tipo de motor e esclareça qual dos modelos é o mais indicado à sua necessidade.
Especifique as condições em que ele será usado e aprofunde conhecimentos. Que ele lhe dê as explicações pertinentes ao motor, sua instalação, sua manutenção, indicações do suporte técnico para a utilização apropriada e retirando do motor p máximo que ele pode oferecer para atender às suas necessidades.
