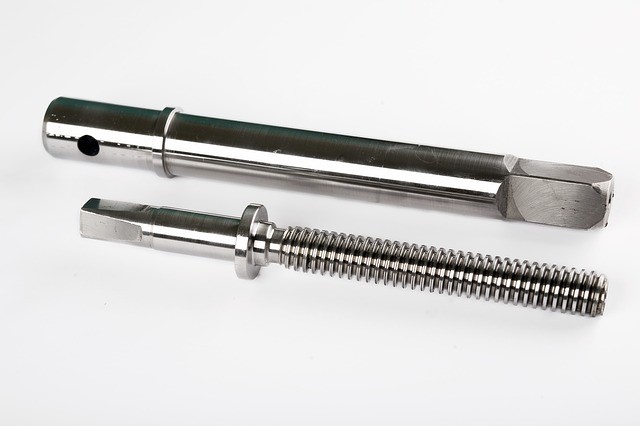

Eixo retificado
O eixo retificado é produzido com aço. Esta matéria-prima é qualificada e apropriada para suportar muita pressão e resistente o suficiente para a movimentação excessiva das máquinas. E justamente por tratar-se de um material extremamente resistente, a retificação de eixos exige tecnologia de ponta e mão de obra competente, qualificada e capacitada.
Caso a qualidade do material e do processo de fabricação dos eixos retificados não seja executado de forma adequada e coerente com o objetivo final, poderá gerar contratempos desnecessários, como desgastes prematuros e marcas que, possivelmente, comprometerão seu planejamento inicial.

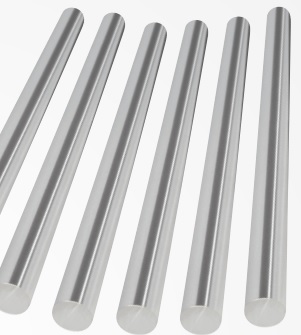

Eixo Retificado Aço Cromo
Em equipamentos mecânicos, os Eixos Lineares retificados são utilizados para as mais diversas aplicações, impressoras 3D, sistemas de movimentação linear, máquinas router CNC, máquinas pneumáticas e hidráulicas. Os eixos nesses equipamentos precisam obedecer tolerâncias mecânicas para menor perda de potência transmitida. Essas aplicações precisam de Eixos Lineares de alta resistência superficial e com excelente acabamento, por isso é importante adquirir eixos para máquinas com procedência e garantia de qualidade.
Os Eixos Lineares da Kalatec são retificados e passam por tratamento de têmpera de indução para garantir o melhor produto para sua aplicação.
Características do Eixos Retificados Aço Cromo:
- Disponibilidade imediata em estoque.
- Eixos nos diâmetros que variam de 8mm a 60mm,
- Máximo comprimento disponível: 3000mm ou 4000mm para eixos lisos ou 6000mm para eixo com suporte.
- Pode ser fornecido no tamanho desejado.
- Temperatura Ambiente: -20oC a +80o
- Material : Aço Cromo CK45.
- Dureza Superficial: 58 a 62HRC (Ø16 a Ø60)
- Tolerância superficial: g6
Eixos Lisos Aço Cromo
| Modelo | Diâmetro | Tolerância | Máximo Comprimento | Dureza Superficial | Peso | Suporte de Extremidade |
| SFC08 | 8 mm | g6 | 3000 mm | 45 HRC | 0,39 Kg/ m | N/D |
| SFC10 | 10 mm | g6 | 3000 mm | 52 HRC | 0,62 Kg/m | N/D |
| SFC12 | 12 mm | g6 | 3000 mm | 52 HRC | 0,89 kg/m | SH12 |
| SFC16 | 16 mm | g6 | 3000 mm | 58 ~62 HRC | 1,59 Kg/m | SH16 – SHF16 |
| SFC20 | 20 mm | g6 | 3000 mm | 58 ~62 HRC | 2,49 Kg/m | SH20 |
| SFC25 | 25 mm | g6 | 3000 mm | 58 ~62 HRC | 3,89 Kg/m | SH25 – SHF25 |
| SFC30 | 30 mm | g6 | 3000 mm | 58 ~62 HRC | 5,60 Kg/m | SH30 – SHF30 |
| SFC40 | 40 mm | g6 | 3000 mm | 58 ~62 HRC | 9,96 Kg/m | SH40 |
| SFC50 | 50 mm | g6 | 4000 mm | 58 ~62 HRC | 15,57 Kg/m | N/D |
| SFC60 | 60 mm | g6 | 3000 mm | 58 ~62 HRC | 22,42 Kg/m | N/D |
Eixos com suporte Tipo T
| Modelo | Diâmetro | Tolerância | Máximo Comprimento | Modelo Suporte | Comprimento Suporte | Material Suporte | Rolamentos Disponíveis |
| SFC16-D | 16mm | g6 | 4000 mm | SBR16-C | 1000 mm | Alumínio | SME |
| SFC20-D | 20 mm | g6 | 4000 mm | SBR20-C | 1000 mm | Alumínio | SME |
| SFC25-D | 25 mm | g6 | 6000 mm | SBR25-C | 1250 mm | Alumínio | SME |
Aplicação de Eixos Retificados
Este tipo de eixo é essencialmente utilizado em equipamentos que necessitam de excelência no acabamento final, especialmente em máquinas de impressão, sistema de movimentação linear e também em máquinas que exigem tolerância dimensional como impressoras 3D, por exemplo. Mas ele também é utilizado em máquinas hidráulicas, pneumáticas, máquinas agrícolas, máquinas do ramo automobilístico e do ramo industrial, como nas máquinas de embalar, máquinas de produção em série, prensas, entre outras.
Diferenciais do eixo retificado
A retificação é utilizada para aumentar a qualidade da superfície do eixo, além, é claro, de proporcionar uma precisão mais apurada no acabamento do produto final. Esta tecnologia permite avanços de exatidão e performance ilimitados. Imagine aliar alta performance com praticidade e sem os transtornos de um trabalho executado de forma inapropriada. Seria maravilhoso, não é mesmo? Para isso algumas observações devem ser consideradas com cautela para a aquisição do eixo ideal.
O diâmetro do eixo retificado também é uma informação importante e que merece grande parte de sua atenção. O mesmo deve ser de tamanho correto para suas máquinas, pois a utilização do diâmetro ideal permite a utilização adequada de máquinas de alta performance sem comprometer a demanda e potência das mesmas.
A retifica nos eixos garantem o melhor acabamento e tolerâncias de rugosidade superficial, sempre com um valor negativo na casa centesimal ou milesimal.
Tratamento Térmico por Têmpera em eixos
A têmpera é o tratamento térmico mais importante nos aços, principalmente os que são usados para a fabricação de eixos para construção mecânica de máquinas.
As condições de aquecimento são muito semelhante ao processos que ocorrem no recozimento ou normalização.
O resfriamento, entretanto é, muito rápido, empregam normalmente meios líquidos, onde as peças são mergulhadas depois de aquecidas convenientemente.
O eixo temperado sofre modificações estruturais muito intensas que levam a um grande aumento de dureza superficial, da resistência ao desgaste, da resistência à reação, ao mesmo tempo em que as propriedades relacionadas com a ductilidade sofrem uma apreciável diminuição e tensões internas são originadas em grande intensidade.
As tensões internas nos eixos s~]ao de duas naturezas, tensões estruturais e tensões térmicas, esta última pelo fato das diferentes secções do eixo resfriarem em velocidade diferentes.
Fale com os nossos especialistas e saiba mais sobre eixo retificado
Apesar de tratar-se de uma peça pequena se comparada com a máquina como um todo, não se engane! O eixo retificado é fundamental para um desempenho de alta performance de sua máquina.
Busque profissionais especializados e totalmente capacitados para atender sua demanda e esteja sempre atualizado das novidades para auxiliar o desempenho de suas máquinas. Fale com nossos especialistas no assunto e tire as suas dúvidas sobre eixos retificados.
