Guia linear 20mm sem aba
A guia linear 20mm sem aba é um componente crucial para assegurar um movimento suave e preciso em sistemas de automação industrial. Sua configuração sem abas oferece maior flexibilidade de instalação, adaptando-se a uma ampla variedade de aplicações industriais.
Na Kalatec Automação, com mais de 35 anos de experiência e reconhecimento como Fornecedor TopFive pela Thomas Register, fornecemos guias lineares de 20mm que combinam garantia e credibilidade. Nossos clientes se beneficiam de vantagens exclusivas, incluindo:
- Acesso a Engenheiros Especializados: Nossa equipe garante a aplicação correta e eficiente das guias lineares.
- Acessórios Complementares: Oferecemos raspadores, tanques reservatórios e pré-cargas para otimizar o desempenho.
- Assistência Técnica Permanente: Suporte contínuo para assegurar o máximo de eficiência e durabilidade.
Para mais informações sobre guias lineares com patins ou para consultar o preço da guia linear 20mm, entre em contato com nossos especialistas.
Como a guia linear 20mm sem aba funciona?
A guia linear 20mm sem aba opera por meio de um sistema de patins que deslizam suavemente ao longo do trilho, garantindo um movimento linear preciso e eficiente. Este design permite uma distribuição uniforme de carga, minimizando o atrito e o desgaste, o que resulta em maior durabilidade.
Com a ausência de abas, a instalação é simplificada, facilitando a montagem em diferentes configurações. Além disso, a guia linear é projetada para suportar velocidades variáveis, o que a torna versátil para aplicações que exigem acelerações e desacelerações frequentes, mantendo a integridade do sistema ao longo do tempo.
Características da Guia Linear 20mm Sem Aba – Modelo 20VL
Descubra as especificações da guia linear 20mm sem aba, modelo 20VL, projetada para oferecer precisão e robustez em aplicações industriais exigentes:
- Comprimento Máximo: Disponível sem emendas até 4000mm, com cortes personalizados conforme as necessidades do projeto.
- Classe de Precisão: Classe N, garantindo um erro de paralelismo de apenas 35µm a cada 4000mm.
- Diferença Máxima na Cota H (Altura): 0.03mm, assegurando uma instalação precisa.
- Capacidade de Carga:
- Dinâmica: 1.775 Kgf, ideal para operações de alta demanda.
- Estática: 2.776 Kgf, garantindo estabilidade sob cargas pesadas.
- Peso:
- Bloco KRH20-VL: 0,30 Kg
- Trilho KR20: 2,21 Kg/m
- Opções Adicionais: Disponível com guias cromadas e patins com esferas de aço inox, modelo KRH-20C-VL, para maior resistência à corrosão e durabilidade.
Essas características fazem da guia linear 20mm sem aba uma excelente escolha para otimizar a eficiência e a precisão em ambientes industriais. Para mais informações sobre
Veja demais tamanhos e modelos na página principal de guias lineares.
Onde usar a guia linear 20mm sem aba?
A guia linear 20mm sem aba é ideal para diversas aplicações em automação industrial, como máquinas de montagem, equipamentos de transporte e sistemas robóticos. Sua flexibilidade permite o uso em espaços reduzidos e em projetos que exigem alta precisão.
É uma excelente escolha para ambientes que necessitam de movimentos lineares suaves e eficientes, como laboratórios, indústrias eletrônicas e de manufatura. Além disso, essa guia pode ser utilizada em equipamentos de impressão, sistemas de corte e até mesmo em projetos de automação residencial, ampliando sua aplicabilidade em diferentes setores e aumentando a eficiência dos processos.
Quais as vantagens da guia linear 20mm sem aba?
A guia linear 20mm sem aba traz uma série de benefícios que a tornam uma escolha popular em sistemas de automação. Uma das principais vantagens é a facilidade de instalação; seu design simplificado elimina a necessidade de ajustes complexos, tornando tudo mais prático.
Além disso, ela é perfeita para espaços pequenos, já que seu formato compacto permite uma maior flexibilidade nos projetos. Outro ponto forte é o baixo atrito, que garante movimentos suaves e silenciosos, contribuindo para a eficiência do sistema. Por último, sua durabilidade e resistência ao desgaste fazem dela uma opção confiável, mesmo nas aplicações mais exigentes.
Principais perguntas sobre guia linear de 20mm sem aba
Para ajudar você a entender melhor a guia linear 20mm sem aba, reunimos algumas das perguntas mais frequentes. Nossa equipe de especialistas está à disposição para fornecer respostas claras e ajudar você a encontrar a solução ideal para suas necessidades. Confira:
Quais são as principais aplicações de uma guia linear de 20mm sem aba?
A guia linear 20mm sem aba é bastante versátil e pode ser utilizada em diversas aplicações. É uma escolha comum em sistemas robóticos, montagens em máquinas-ferramenta e transportadores de materiais.
Ela também é muito utilizada em equipamentos de teste e medição, onde a precisão é fundamental. Sua flexibilidade também permite que seja aplicada em indústrias automotivas, eletrônicas e alimentícias, onde é necessário garantir movimentos lineares precisos e eficientes para o sucesso das operações.
Qual é a capacidade de carga de uma guia linear de 20mm sem aba?
A capacidade de carga de uma guia linear 20mm sem aba pode variar de acordo com o modelo e as especificações técnicas, mas, em geral, elas são projetadas para suportar cargas significativas. Essa guia é capaz de lidar com cargas dinâmicas e estáticas, o que a torna ideal para aplicações que exigem robustez.
Para garantir um desempenho adequado, é essencial considerar o peso dos componentes que serão movimentados e consultar as especificações do fabricante para determinar a capacidade exata em cada caso.
Qual a diferença entre uma guia linear com aba e sem aba?
A principal diferença entre uma guia linear com aba e uma sem aba está no design e na funcionalidade. As guias com aba possuem bordas que protegem os patins de sujeira e detritos, proporcionando uma camada extra de segurança.
Por outro lado, as guias lineares sem aba têm um design mais compacto, facilitando a instalação em espaços reduzidos e reduzindo o peso total do sistema. Essa escolha pode influenciar a eficiência e o custo do projeto, dependendo das necessidades específicas de cada aplicação.
Como é feita a instalação de uma guia linear de 20mm sem aba?
Instalar a guia linear 20mm sem aba é um processo simples que pode ser feito com ferramentas básicas. Comece preparando a superfície onde a guia será instalada; é importante que esteja limpa e nivelada.
Depois, posicione a guia no local desejado e fixe-a com parafusos adequados, garantindo que ela esteja alinhada corretamente. Verifique se os patins estão bem ajustados e se se movem livremente ao longo do trilho. Após a instalação, é uma boa ideia fazer um teste de operação para garantir que tudo esteja funcionando como deveria.
Quais cuidados de manutenção são necessários para uma guia linear de 20mm sem aba?
Para manter a guia linear 20mm sem aba em ótimo estado, alguns cuidados são essenciais. É recomendável fazer limpezas periódicas para remover poeira e detritos que possam afetar o desempenho. A lubrificação adequada dos patins e do trilho é fundamental para reduzir o atrito e prevenir desgastes.
Além disso, realizar inspeções regulares para identificar sinais de desgaste ou danos permitirá que você tome providências antes que pequenos problemas se tornem grandes. Seguindo essas práticas, você pode garantir que a guia linear continue funcionando de maneira eficiente por muito mais tempo.
Qual é a durabilidade de uma guia linear de 20mm sem aba?
A durabilidade de uma guia linear 20mm sem aba depende de vários fatores, como a qualidade do material, as condições de uso e os cuidados de manutenção. Quando usada corretamente e com a devida manutenção, essas guias podem durar muitos anos, mantendo um desempenho confiável.
Para garantir que a guia continue atendendo às suas necessidades, é importante considerar as especificações do fabricante e realizar avaliações periódicas. Fazer escolhas informadas e cuidar bem do equipamento contribuirá para uma vida útil mais longa.

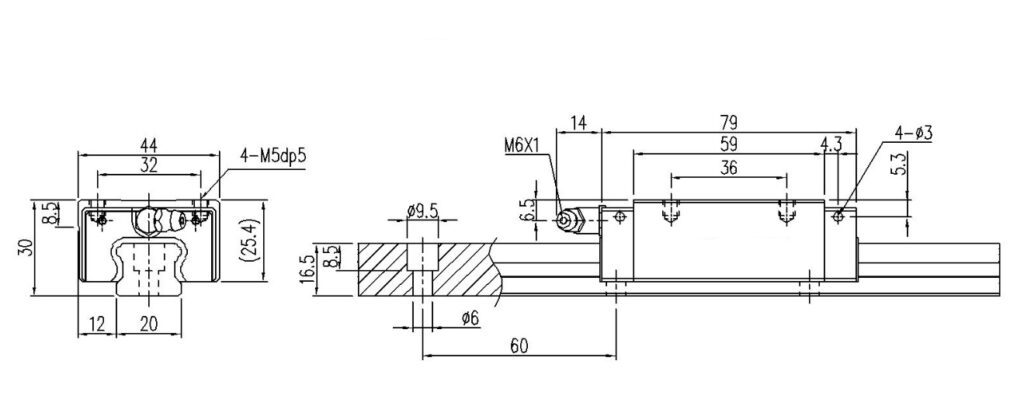

trh20-vl – guia 20 mm sem aba
